— Данные говорят: от «субтрактивного» к «аддитивному» — революция в производстве PEEK имплантационного качества уже наступила
1. Зачем сравнивать 3D-печать и механически обработанный PEEK?
PEEK (полиэфирэфиркетон), часто называемый «королём имплантационных пластиков», традиционно изготавливался по технологии «пруток/пластина → обработка на станках с ЧПУ». Однако механическая обработка имеет три основных недостатка:
- Коэффициент использования материала составляет всего ~30%, что приводит к высоким затратам;
- Сложность изготовления пористых или изогнутых структур за один процесс;
- Для внесения изменений в конструкцию требуется перепрограммирование траекторий инструмента или перенастройка процесса, что ведёт к относительно длительным циклам итераций.
С развитием технологий высокотемпературного послойного наплавления (FDM) и селективного лазерного спекания (SLS) 3D-печатный PEEK начинает вытеснять механическую обработку с лидирующих позиций. Недавно мы провели исследование имплантационного AKSOPEEK с использованием процесса FDM и последующей обработки. На основании стандарта YY/T 0660—2008 «Полиэфирэфиркетон (PEEK) для хирургических имплантатов» мы систематически сравнили механические свойства, плотность и эффективность производства двух процессов.
Ключевой вывод: по основным механическим показателям 3D-печатный PEEK полностью соответствует стандартам и в целом сопоставим с деталями, полученными механической обработкой. По эффективности производства и использованию материала механическая обработка имеет явное преимущество? (здесь опечатка в исходнике — должно быть «явное преимущество» или «явное отставание»? В английском «machining is at a clear disadvantage» — значит «обработка находится в явном невыгодном положении»). Исправляем: По эффективности производства и использованию материала механическая обработка находится в явном невыгодном положении.
2. Сравнение характеристик: 3D-печать и механическая обработка
| Параметр испытания | Требование стандарта | AKSOPEEK, мех. обработка из прутка | AKSOPEEK, 3D-печать из филамента | Вывод |
|---|---|---|---|---|
| Модуль упругости при изгибе | ≥3000 МПа | 3940 МПа | 4311 МПа (ось X), 3904 МПа (ось Y) | Печатные детали обладают более высокой жёсткостью, особенно по оси X; по оси Y сопоставимы с прутком. |
| Предел прочности при изгибе | ≥110 МПа | 178 МПа | 173 МПа (ось X), 167 МПа (ось Y) | При печати немного ниже, но остаётся в том же безопасном диапазоне характеристик. |
| Напряжение при заданном прогибе | ≥110 МПа | 136 МПа | 141 МПа (ось X), 133 МПа (ось Y) | Печатные детали превосходят по клинически значимой точке деформации 3,5%. |
| Предел прочности при растяжении | ≥90 МПа | 113 МПа | 95,0 МПа (ось Z) | Ось Z ограничена межслойным сцеплением на основе термического переплавления; недостаточная диффузия цепей приводит к более раннему течению и частичной хрупкости. |
| Прочность на разрыв | ≥70 МПа | 80 МПа | 94,2 МПа (ось Z) | Печатные детали превосходят. |
| Относительное удлинение при разрыве | ≥5% | 23,6% | 14,7% (ось Z) | У печатных деталей ниже пластичность. |
| Ударная вязкость по Шарпи (с надрезом) | ≥4 кДж/м² | 4,6 кДж/м² | 5,1 кДж/м² (ось X), 4,5 кДж/м² (ось Y) | Печатные детали демонстрируют лучшую ударную стойкость, подходят для черепно-лицевой и спортивной медицины. |
| Плотность | 1,28–1,32 г/см³ | 1,300 г/см³ | 1,293 г/см³ (ось X), 1,290 г/см³ (ось Y) | Пористость <1%; печатные детали достигают плотности, близкой к прутку. |
| Коэффициент использования материала | — | ≈30% | ≥85% | Печать значительно экономит сырьё, снижая стоимость детали примерно на 40%. |

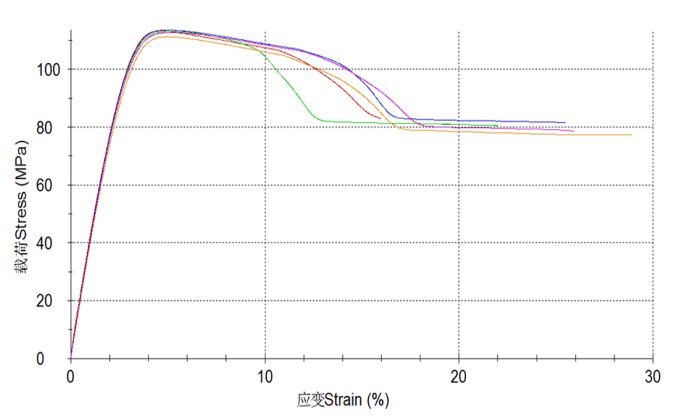

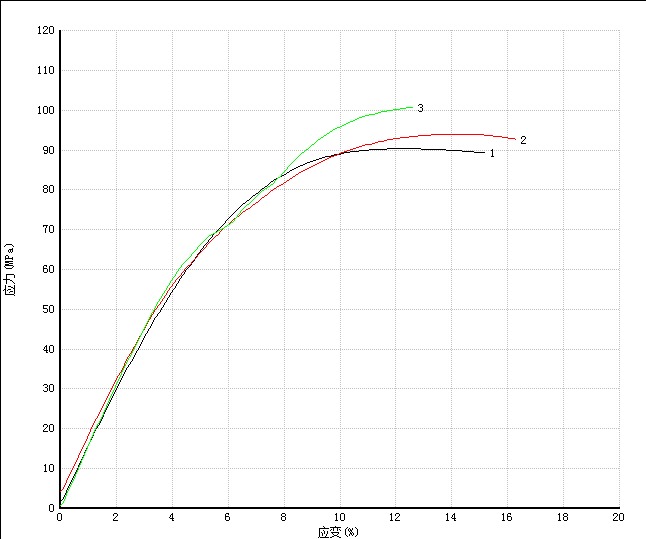

| AKSOPEEK профилей механическая обработка: кривая напряжения-деформации при растяжении | AKSOPEEK нити 3D-печать: кривая напряжения-деформации при растяжении |
 |
 |
3. Технический анализ: Почему 3D-печать может соответствовать экструдированным стержням?
- Точный контроль температуры
- Замкнутый ПИД-регулятор сопла: ограничивает колебания вязкости расплава до <3%, обеспечивая равномерную сварку между слоями и устраняя видимые пустоты;

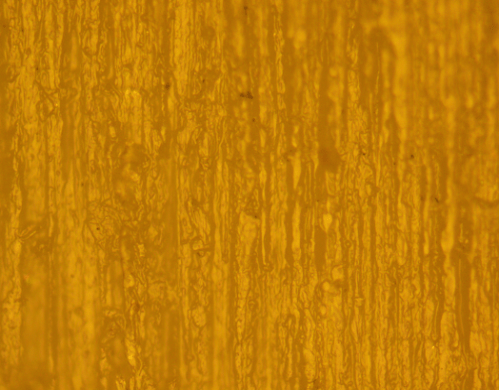

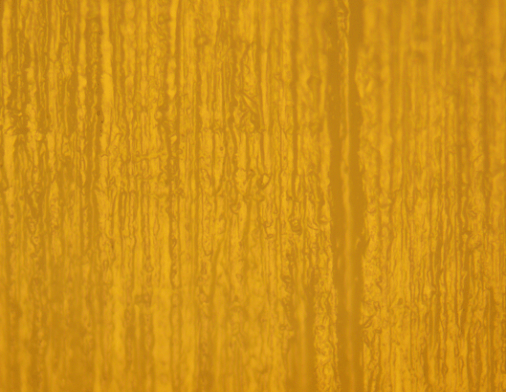

- Высокотемпературная камера: поддерживает предыдущий слой при ~280 °C (выше температуры кристаллизации PEEK Tc≈270 °C), увеличивая глубину переплетения молекулярных цепей с ~10 мкм до 35 мкм, тем самым повышая межслойную прочность на сдвиг и уменьшая слабость «расслоения слоёв».
- Оптимизированная конструкция пути печати
- Соответствие главного напряжения и ориентации: конечно-элементный анализ выявляет направление максимального напряжения, направляя оптимизацию нарезки для улучшения механических характеристик;
- Спиральное + шахматное заполнение: непрерывный спиральный внешний слой (усиленное кольцевое натяжение), шахматный сетчатый внутренний слой (сопротивление сдвигу), снижающий концентрацию напряжений и повышающий ударную вязкость.
 |
 |
 |
Высокотемпературная и высоконапорная мгновенная сварка, 3D-печатный AKSOPEEK снижает пористость и дефекты сварки до того же порядка величин, что и экструдированные профили, достигая «безразличной замены» механических свойств и биологической долговечности.
4. Обсуждение
- Механические характеристики: модуль упругости при изгибе, прочность на изгиб и прочность на разрыв напечатанных деталей сопоставимы с обработанными стержнями; прочность на растяжение по оси Z остаётся основным ограничением.
- Эффективность производства: 3D-печать достигает ≥85% использования материала по сравнению с ~30% при механической обработке, снижая расход сырья и стоимость детали на ~40%.
- Клиническая ценность: 3D-печать позволяет создавать пористые структуры и анатомическое соответствие конкретному пациенту, обеспечивая преимущества остеоинтеграции, недостижимые при механической обработке.
5. Заключение
3D-печатный PEEK достиг паритета с обработанными деталями по большинству ключевых механических свойств, при этом предлагая значительные преимущества в эффективности использования материала, гибкости производства и клинической адаптивности.
По мере улучшения точности печати, межслойной адгезии и стабильности процесса ожидается, что 3D-печатный PEEK имплантационного качества расширит свои области применения от черепно-лицевой и позвоночной хирургии до длинных костей и спортивной медицины в течение следующих пяти лет, в конечном итоге продвигаясь к эре интеллектуальных имплантатов.
Заключительная перспектива: доминирование механической обработки в производстве PEEK имплантационного качества разрушается. 3D-печать достигла стадии, когда клиническое внедрение технически осуществимо и экономически привлекательно.
